市政電網對城市軌道交通信號系統的影響及其防護

文檔作者：王嘯波1 鄭生全2 文檔來源： 1．浙江眾合科技股份有限公司 2．中鐵第四勘察設計院集團有限公司通號		點 擊數：	更新時間： 2025年05月11日
下載地址：點擊這里	文件大?。?1.69 MB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.69 MB 共5頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：探討數字高清視頻監控系統在軌道交通中的…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

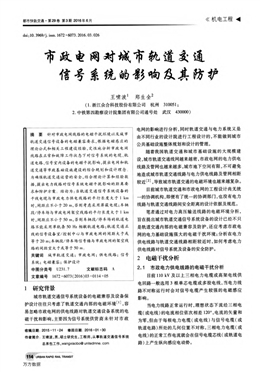

都市快軌交通·第29卷第3期2016年6月
doi：10．3969／j．issn．1672。6073．2016．03．026
《機電工程●
市政電網對城市軌道交通
信號系統的影響及其防護
王嘯波1 鄭生全2
(1．浙江眾合科技股份有限公司杭州310051；
2．中鐵第四勘察設計院集團有限公司通號處武漢430000)
摘要針對市政電網線路的電磁干擾環境以及城市
軌道交通信號設備的電磁兼容要求，根據電磁感應的
理論公式和相關工程建設經驗，定性地分析市政電網
線路在正常和故障工作狀態下對信號系統的電纜、軌
道電路、信號室內設備的電磁干擾影響，提出電網和軌
道交通等市政基礎設施建設的綜合規劃和設計理念
為確保軌道交通運營的安全，結合理論計算和經驗數
據．提出電力線路對信號系統電磁干擾影響的距離要
求和防護方案一、結論為：當軌道交通信號系統設備的
干線電纜與市政電力供電線路的平行長度大于1 kin
時，間距應不小于20 m，否則考慮采用屏蔽電纜；車輛
段／停車場與市政電網架空線路的平行長度大于l km
時，間距應不小于50 m，否則車輛段／停車場的軌道電
路不能采用單軌條50 Hz相敏軌道電路；軌道交通正
線的信號設備室／控制中心與市政電網的間距大于或
等于20 m；車輛段／停車場信號樓與市政電網的架空線
路的間距宜大于或等于50 m：
關鍵詞城市軌道交通；市政電網；供電線路；信號
系統；電磁兼容；保護設計
中圖分類號U231．7 文獻標志碼A
文章編號1672‘6073(2016)03。Oll4。05
1研究背景
城市軌道交通信號系統設備的電磁兼容及設備保
護設計往往只考慮了軌道交通內部的電磁環境[1|，容
易忽略市政電網的供電線路對軌道交通設備系統的電
磁干擾和影響，主要因?yàn)樾盘?hào)系統供貨商未針對市政
收稿日期：2015-11-24 修回日期：2016-01。30
作者簡介：王嘯波，男，碩士研究生，工程師，從事軌道交通信號系統
總承包工作，wangxiaobo@unitedmne．com
114 URBAN RAPID RAIL TRANSIT
電網的影響進行分析，同時軌道交通與電力系統又是
由不同行業的設計院進行工程設計的，不能做到城市
公共基礎設施整體規劃和設計的管理。
隨著我國軌道交通和城市基礎設施的大規模建
設，城市軌道交通線網越來越密，市政電網的電力供電
線路及管網也越來越多，城市地下空間有限，不可避免
地造成城市軌道交通線路與電力供電線路及管網相距
較近[2|，導致城市軌道交通的電磁環境也越來越復雜。
目前城市軌道交通和市政電網的工程設計尚無統
一的協調機構，即便有了統一的協調部門，也沒有電力
線路與軌道交通線路間安全距離的設計依據及規范。
筆者通過對電力高壓輸送線路的電磁環境分析，
旨在提出城市軌道交通信號系統設備的設計已經不只
是軌道交通內部的電磁兼容及防護，還應考慮市政電
網的電力基礎設施強大的電磁干擾環境；分析在電力
供電線路與軌道交通線路相距較近時，如何考慮電力
供電線路對信號系統及設備的安全防護。
2電磁干擾分析
2．1 市政電力供電線路的電磁干擾分析
目前110 kV及以上三相電力電纜或高架電線供
電回路一般選用3根單芯電纜或多股電線，當電力線
路不對稱運行時會對信號電纜產生較強的電磁感應
影響。
當電力線路正常運行時，理想狀態下流經三相電
纜(或電線)的電流相位依次相差120。，電流的矢量和
為零，但由于每根電力電纜(或電線)與信號電纜(或
軌道電路)所處的幾何位置不對稱，三相電力電纜(或
電線)的正常工作電流就會在信號電纜芯線(或軌道電
路)上產生縱向感應電動勢。
萬方數據
市政電網對城市軌道交通信號系統的影響及其防護
電力線路發生故障主要有以下3種形式：
1)電力線路相線斷線。當三相電力線路的相線
發生單相斷線時，非故障相流過的電流大小相等、方
向相反，對外界產生的交變磁場相互抵消，故在信號
設備上產生的縱向感應電動勢較??；當三相電力電纜
(或電線)的相線發生兩相斷線時，非故障相電力電
纜(或電線)中的電流無法流通，不會對信號設備產
生影響；
2)電力電纜單相對屏蔽層短路或電線對地短
路。在電力系統中，單相對地短路是最常見的故障形
式。電力線路發生單相短路，是指電纜單相芯線對屏
蔽層的短路或電線直接接地，流經電力電纜屏蔽層或
大地的短路電流會在信號設備上產生較大的感應電
動勢；
3)電力電纜兩相對屏蔽層短路或電線兩相接地。
兩故障相流過的電流大小相等、方向相反，對外界產生
的交變磁場相互抵消，故在信號設備上產生的縱向感
應電動勢較小。
因此，分析市政電網供電線路對城市軌道交通信
號系統的影響主要是分析供電線路正常工作時相對于
信號設備的不對稱和單相故障兩種情況。
2．2電磁感應原理
當一條導線有電流通過時，在導線的周圍就會產
生磁場。如果導線通過時的電流不是恒定電流，而是
隨時間變化的交變電流，那么在導線的周圍就會產生
隨時間變化的交變磁場，其磁力線耦合鄰近導體，在
鄰近的導體上產生感應電動勢，這就是電磁感應現
象，或者說由于通過交變電流的導線與鄰近導體間存
在互感，兩者通過這種感性耦合在鄰近的導體上感應
出電動勢。由于鄰近的導體上因電磁感應而產生的
電動勢是沿著芯線軸向分布的，所以稱為磁感應縱電
動勢。
電磁感應定律及互感公式13j為：
e=警(1)
空=材(2)
西=BS (3)
式中，e為感應電動勢，垂為通過導體的磁通量，
t為磁感應時間，B為磁感應強度，．s為面積，，為電力線
路中的電流，k為電力電纜(或電線)及信號電纜(或軌
旁設備)的感應系數。k值與電力線路及信號設備的
特性、屏蔽性能、相對位置、間距、現場周圍環境及介質
等有關，當其他條件不變時，電力線路與信號設備的距
離越大，k值越??；當其他條件一定時，電力線路電流的
變化率越大，感應電動勢的值就越大。
由于k值的不確定性，電力供電線路對信號設備
的影響很難通過理論公式直接計算，在實際應用中通
過反復的試驗數據確定k值，然后通過公式計算、分析
找出最不利因素，在工程中確定信號設備對電力供電
線路電磁干擾的防護。
在電力線路對電信線路電磁影響的理論公式計
算方面，國際電信聯盟遠程通信標準化組織(ITU—T)
的“防護導則”給出工頻條件下忽略架設高度和地埋
深度時，無限長和有限長導線電感參數的計算表達式
和計算數表M J，但很難直接應用公式計算電磁干擾
數值，因此弱電系統對強電設備的電磁干擾都是根據
經驗數據，通過定性分析確定防護方案，而不能通過定
量計算確定電磁干擾的程度后，再確定電磁干擾的防
護方案。
3 電力線路對信號系統的電磁影響
市政電網電力線路的電磁場主要影響信號系統的
信號電纜、軌道電路和信號室內設備。電力線路對信
號系統的電磁感應影響分為兩類：
1)干擾影響。干擾影響是指當電力線路正常運
行時，在信號設備上所感應的電壓已足以影響信號設
備的正常工作，如電纜數據傳輸誤碼、計算機輸入輸出
信息產生錯誤、破壞計算機的正常工作、軌旁設備的異
常動作和危險動作等；
2)危險影響。危險影響是指當電力線路故障時，
在信號設備上所感應的電壓已足以造成對人身的危害
或毀壞信號設備，如擊穿信號電纜芯線與護套間的絕
緣、威脅信號設備施工及維護人員的生命安全、損壞信
號設備及儀表甚至引起信號設備室的火災等。
3．1 信號電纜的防護
在國家標準《電信線路遭受強電線路危險影響的
容許值》GB 6830--1986K J與電力工業標準《輸電線路
對電信線路危險和干擾影響防護設計規程》DL／T
5033--2006[6J中均規定了強電線路對臨近電信線路的
干擾影響與危險影響允許值，即：當電力線路處于正常
運行狀態時，信號電纜芯線上的磁感應電壓的允許值
為60 V；當電力線路處于故障運行狀態時，信號電纜芯
線上的磁感應電壓的允許值為430 V。電力電纜正常
工作時在信號電纜上產生的感應電動勢不大于60 V，
主要是保護信號維護人員的人身安全；電力線路故障狀
URBAN RAPID RAIL TRANSIT 11$
萬方數據
都市快軌交通·第29卷第3期2016年6月
態下，在信號電纜上產生的感應電動勢不大于430 V，這
是為了保護電纜終端設備的安全。
雖然上述兩個標準對弱電電纜的防護要求已做明
確規定，但對電力供電線路與信號電纜的距離并未做
出規定。城市軌道交通內部采用35 kV或10 kV的供
電線路，由于軌道交通設計中尚無明確的電力電纜與
信號及弱電電纜的安全距離要求。在軌道交通信號系
統工程設計中，地下隧道有條件時將強電電纜和弱電
電纜沿隧道兩邊分設；在高架線路上，對采用10 kV供
電的軌道交通線路，電力電纜與弱電電纜可在同側相
距1 m以上敷設，對采用35 kV供電的軌道交通線路，
電力電纜與弱電電纜要求敷設于軌道的兩側，直線距
離大于3 m。這些數據都是地鐵信號系統設計的經驗
數據，按照這一經驗數據，當電力電纜正常工作時，信
號電纜芯線上的磁感應電壓不會超過60 V；當電力電
纜處于故障運行狀態時，信號電纜芯線上的磁感應電
壓不會超過430 V的危險值。
3．1．1 隧道內信號電纜的防護
城市軌道交通隧道內的電力電纜與信號電纜在隧
道兩側掛設L『7|，當市政電纜隧道與軌道交通電纜隧道
平行且距離較近時，信號電纜處在電力電纜電流產生
的磁場內。由于電力電纜在正常運行狀態下的電流為
1 kA左右，加上三相電流產生的磁場在信號電纜區域
相互抵消一部分，且電力電纜為屏蔽電纜，考慮到軌道
交通隧道和市政隧道的屏蔽系數，即便是兩個隧道距
離較近，平行長度較長，正常運行時在信號電纜上產生
的縱向電動勢也遠小于60 V。
當電力電纜為高架線路時，與地下電力電纜相比，
只少了電纜的屏蔽系數，但空氣介質的電導率低于大
地介質的電導率，相距20 m時信號電纜上的感應電動
勢也不會超過60 V【引。
當電力電纜單相對屏蔽層短路時，瞬間短路電流
較大，當電阻一定時，電流與電壓成正比，220 kV電纜
的最大電流為10 kV電纜的22倍。
根據電磁學可知，真空中長載流導線附近的磁場
強度為
B=麗ki (4)
式中：忍為常數，由電流頻率及試驗檢驗值確定；i
為電流的有效值；r為感應電流與被感應導體問的距
離。式(4)中的其他條件一定時，磁場強度與被感應點
到電流的垂直距離成反比例關系，隨著感應導體與被
1 16 URBAN RAPID RAIL TRANSIT
感應導體間距的增大，磁場強度逐漸減小。因此考慮
到兩個電纜隧道的屏蔽作用，在最不利的情況下，要求
電力電纜與信號電纜相距20 m，這是為保證電力電纜
在故障狀態下，信號電纜上產生的最大縱向感應電動
勢不會超過430 V。
3．1．2高架線路信號電纜的防護
當高架線路的信號電纜與地下電力電纜相距較近
時，同樣要考慮電力電纜對信號電纜的電磁干擾影響。
根據以上分析，與地下隧道的信號電纜相比，在20 m
的距離時，少了信號電纜隧道的屏蔽作用，但在電力電
纜正常工作狀態下，信號電纜上產生的感應電動勢不
會超過60 V；當電力電纜出現故障時，在信號電纜上感
應的最大縱向感應電動勢小于430 V。
當高架線路的信號電纜與電力架空線路相距較近
時，類比地下電力電纜與高架信號電纜的情況，少了電
力電纜通道的屏蔽作用以及供電線三相因較大距離而
引起的不對稱作用，電力電纜在正常工作狀態下，按
20 m的間隔距離，當電力電纜正常運行時，信號電纜上
產生的感應電動勢不會超過60 V；當電力電纜出現故
障時，信號電纜上產生的最大縱向感應電動勢小于
430 V。
3．1．3車輛段／停車場信號電纜的防護
車輛段／停車場一般在郊外地面，市政供電線路一
般都是架空線路，由于電力供電線路都在車輛段／停車
場的紅線以外，干線信號電纜與架空線路相距較近的
平行距離較短，信號干線電纜一般敷設于車輛段／停車
場內的電纜槽內，根據以上分析，當電力電纜與干線電
纜相距為20 m時，不會超過信號電纜允許的感應電
動勢。
3．2軌道電路的防護
城市軌道交通正線信號CBTC系統多采用計軸軌
道電路，車輛段／停車場大多采用50 Hz交流相敏微電
子單軌條軌道電路∽J。車輛段／停車場大多在郊外，
市政供電線路也大多采用架空線路，雖然架空線路在
車輛段／停車場的紅線以外，但由于軌道電路為工頻電
流，與高架線路三相電線的距離較長，在軌道電路處產
生的感應電動勢不對稱，會對車輛段／停車場的軌道電
路產生一定的電磁干擾影響。軌道電路原理如圖1
所示。
當軌道區段內有列車占用，即軌道電路處于分路
狀態時，附近的高架電力供電電線產生的磁場會使鋼
軌產生感應電動勢，增大軌道繼電器線圈接收到的電
萬方數據
GJZl 10 GJFll0
50 Hz
圖1軌道電路原理
壓值，有可能使繼電器變?yōu)槲馉顟B(tài)，將該軌道區段的
狀態信息由有車占用變?yōu)闊o車占用，造成嚴重的安全
事故。因此，當架空電力電線正常運行及發生單相短
路故障時，需對車輛段／停車場軌道電路的影響進行定
性分析。根據《單軌條50 Hz相敏軌道電路設計資
料》，已知50 Hz相敏軌道電路的基本數據和參數為最
大長度300 m、送電端二次側電壓有效值8．4 V、軌道繼
電器端電壓12．5 V、最大軌道電路長度的鋼軌阻抗
1．2￡43。11／km，受電端中繼變壓器變比為1：20、道砟
電阻率為0．6 Q·km、軌道電路的分路電阻為0．15 n。
在電力電纜正常工作狀態下，電力電線的工作電流為
1 kA左右，考慮到與300 m的軌道電路平行，當列車完
全占用在軌道電路內時的等效電路如圖2所示。掣L-—L “
RD R—
l L一——BZ4
幽2等效電路
圖2中電路由道床電阻、變壓器線圈的電感和電
阻、鋼軌的非線性阻抗、列車的輪對構成閉合回路，回
路的最大面積為258 m2。根據電磁感應公式(1)和公
式(3)可知，只要變壓器的一次側感應出大于0．65 V
的電壓，就可能引起軌道繼電器的錯誤勵磁，導致丟車
的不安全狀態。
當架空線路單相出現故障時，最大的人地暫態電
流可達到50 kA，在其他條件不變的情況下，對軌道電
路的電磁感應是電力線路正常工作狀態下的50倍。
同時還要考慮瞬間電流可能通過信號電纜進人室內后
毀壞室內設備的可能。
市政電網對城市軌道交通信號系統的影響及其防護
由于電磁場對軌道電路的干擾，沒有權威機構給
出防護數據，也沒有理論計算公式可用。實際測量受
諸多因素的影響，模擬故障狀態困難，因此，根據國鐵
電氣化牽引區段的電力貫通線和2．5 kV AC接觸網對
信號設備的電磁干擾防護策略，即電氣化區段采用避
開工頻的25 Hz軌道電路及采用屏蔽電纜的做法，為保
證車輛段／停車場信號設備的安全運行，提出以下防護
方案：市政電力架空線路與車輛段／停車場軌道區域的
邊緣距離大于或等于50 m；市政電力架空線路與車輛
段／停車場軌道區域的邊緣距離小于50 m時，采用計
軸軌道電路。
3．3室內設備的防護
軌道交通信號設備用房包括控制中心、車站設備
室、車輛段／停車場設備室等。由于信號設備是行車安
全的重要設施，因此有必要分析市政電網的供電線路
對信號室內設備的電磁干擾影響。
根據英國標準EN 50121一：2006Railway application5-
Electromagnetic compatibility L 10j中的相關規定，當
信號設備室內信號設備的輸入端口由交流電源提供
時，信號設備的最大抗電磁干擾能力為100 A／m。為
保證信號設備的穩定運行，市政供電線路對信號設備
室的最大電磁干擾允許值為100 A／m，同時還要考慮
軌道交通內部供電線路和設備工作時對信號設備電磁
干擾的疊加。
根據公式(3)，在實際情況中，考慮到地下電力電
纜所在隧道、地鐵隧道及設備房屋的屏蔽系數，當?shù)叵?
電力電纜或架空電線正常運行時，3根電纜或電線均會
對地鐵信號設備室產生電磁干擾，而三相電纜或電線
所通過的電流幅值相等，相位依次滯后1200。當電力
線路距信號設備室20 m以上時，3根電力電纜或電線
與地鐵信號設備室的距離基本相等，于是3根電纜或
電線對地鐵信號設備室產生的電磁干擾疊加后將很
小，不會影響信號設備室中各信號設備的正常運行。
當電力電纜或電線發生單相接地故障時，三相電流不
對稱，故障相電流很大并起主要作用，根據工程建設經
驗，在相距20 m以外，也不會對地鐵信號設備室內的
信號設備產生較大的電磁干擾。在今后的工程中根據
新信號設備防雷要求，地面信號設備用房設置法拉第
籠，因此對地面信號室內設備的影響會很小。
車輛段／停車場的信號樓要求與電力架空線路的
距離大于或等于50 m，而且信號樓設置綜合防雷結構，
電力線路對車輛段／停車場信號室內設備的影響就很
URBAN RAPID RAIL TRANSIT 1 17
萬方數據
都市快軌交通·第29卷第3期2016年6月
小，同時由于間距較大，當電力線路對地短路時，流經
信號電纜或大地進入設備室的電流也就不會燒壞信號
設備。
4結論
市政電網供電線路對信號系統的電磁干擾主要取
決于供電線路正常工作的不對稱影響和故障暫態電流
影響，都與環境條件等因素相關，目前沒有直接的計算
公式來定量計算，現場測試也不能詳盡所有工況，而且
測試點的通用性和普遍性不夠，也沒有權威部門發布
的干擾防護標準，因此本文首先提出，軌道交通信號系
統工程設計應考慮市政電網供電線路對信號設備的電
磁干擾影響，其次根據電磁學公式和建設經驗定性分
析，總結市政電網供電線路對信號系統電磁干擾的保
護方案。
1)信號電纜的防護。軌道交通信號系統設備的
干線電纜與市政電力供電線路的平行長度大于1 km
時，間距應大于或等于20 m，否則考慮采用屏蔽電纜。
2)軌道電路的防護。車輛段／停車場與市政電網
架空線路的平行長度大于1 km時，間距應大于或等于
50 m，否則車輛段／停車場的軌道電路不能采用50 Hz
單軌條相敏軌道電路。
3)信號室內設備的防護。軌道交通正線的信號
設備室和控制中心與市政電網的間距宜大于或等于
20 m，車輛段／停車場的信號樓與市政電網的架空線
路的間距宜大于或等于50 m。間距不滿足要求時，
正線地面或高架信號設備室以及車輛段／停車場的信
號樓應采用法拉第籠設計。
參考文獻
[1]地鐵設計規范：GB 50157-2013[S]．北京：中國建筑工
業出版社．2014．
[2]唐劍．電力線路對鄰近并行埋地金屬管道電磁干擾影響
[D]．保定：華北電力大學，2004．
[3]趙凱華，陳熙謀．電磁學[D]．北京：人民教育出版
社。1978．
[4]Directives Concerning the Protection of Telecommunication
Lines against Hgarmful Effects from Electricity Lines—Volume
VI：Dangex‘，Damage and Disturbance[s]．I 71’U—T，2008．
[5]電信線路遭受強電線路危險影響的容許值：GB 6830—
1986[S]．北京：中國標準出版社，1986．
『6]輸電線路對電信線路危險和干擾影響防護設計規程：
DL／T 5033--2006[S]．北京：中國電力出版社，2006．
[7]張寶華．地鐵車站信號電纜的引入和鋪設[J]．鐵道勘測
與設計．2005(2)：55—58．
[8]王建國，劉洋，孫建明，等．鐵路lO kV三相電力電纜接地
短路電流對通信信號電纜的電磁影響[J]．中國鐵道科
學，2008，29(4)：109一115．
[9]安海君．單軌條50 Hz相敏軌道電路設計資料[A]．北
京：北京全路通信信號研究設計院，2002．
[1 0]BS EN50 1 2 1—4：2006 Railway Applications‘Electromagneti,
·Compatibility[S]．BSI，2006．
(編輯：王艷菊)
Influence and Protection of Multicipal Power
Grid on Urban Rail Transit Signal System
Wang Xiaob01 Zheng Shengquan2
(1．Zhejiang United Technology&amp;amp;Science Co．，Ltd．，Hangzhou 310051；
2．China Railway Siyuan Survey and Design Group Co．，Ltd．，Comm&amp;amp;Signal Dep．，Wuhan 430000)
Abstract：In view of compat出ility requirements on electromagnetic environment of the power supply lines of municipal power grid
and the EMC requirements on urban rail transit signaling system，the EMI impacts on the cable，tract circuit，and equipment in SER
of signaling system are analyzed qualitatively when the municipal power grid is in normal and fault working status respectively by Ushag
the theoretical equations and the related project construction experience．The integrated plan and design concept of municipal m—
frastructure construction such as power grid and rail transit，etc．is proposed．To ensure the safety of rail transit operation，theoretical
calculation and empirical data are used to f'md out the distance requirements to avoid the EMI impacts from the power supply
lines on the signaling system and EMC protection solutions．When the main cable of rail transit signaling system parallels with power
supply lines of more than lkm long，the separation distance must be more than 20m wide；otherwise，the shielding cable should be
used；when the depot／yard parallels w曲municipal power aerial line of more than l km long．the separation distance must be more
than 50m wide；otherwise，the monorail 50Hz phase’sensitive track circuit cannot be adopted；the separation distance between the
main line SER／OCC and municipal power aerial line must be more than 20m wide，and the separation distance between the SER of
depot／yard and municipal power aerial line should be more than 50m wide．
Key words：urban rail transit；municipal power grid；power supply line；signaling system；EMC；protection design
118 URBAN RAPID RAIL TRANSIT

網友評論 more

交通安全論文最新內容

05-11
