交底內容：
        一、工程概況
        本工程為110千伏金象輸變電工程（線路1），施工內容三條線路如下：
        （1） 110千伏黎明～金象送電線路：線路長60.807公里，共用鐵塔146基（新建122基，已建雙回路24基）；
        （2）110千伏黎明～曼弄楓線路改造長10.966公里（2×9.919+1.047），共用鐵塔28基（新建27基，已建1基）；
        （3）GE回長1.712（1.652為已建線路）km，GE回新建鐵塔2基耐張塔。
        二、單、雙回路鐵塔情況
        1、本工程線路單回、雙回路鐵塔
        AB線：ABN1～ABN6為雙回路塔，AN7～AN122為單回路塔；其中耐張塔26基。
        GD線：GDN2～GDN26為雙回路塔，GDN27～GDN28為單回路塔；其中耐張塔8基。
        GE線：GEN1～GEN2為雙回路塔；其中耐張塔2基。
        2、本工程采用了24種塔型。
        單回路鐵塔：1B1Y1-ZM1、1B1Y1-ZM2、1B1Y1-ZM3、1B1Y1-J1、1B1Y1-J2、1B1Y1-J3、1B1Y1-J4、2D1Z5-ZM2、2D1Z5-ZM3、2D1Z5-J2、2D1Z5-J3、110-Z3、ZM141共13種。
        雙回路鐵塔：1B2Y1-Z1、1B2Y1-Z2、1B2Y1-Z3、1B2Y1-J1、1B2Y1-J2、1B2Y1-J3、1B2Y1-J4、2D2Z5-Z2、2D2Z5-Z5、2D2Z5-J1、2D2Z5-JD共11種。
        3、全線采用全方位高低腿正方形鐵塔，鐵塔與基礎連接方式采用插入式角鋼和地腳螺栓連接方式。
        三、本工程圖紙規定及要求
        1、呼稱高：鐵塔最下層導線橫擔掛點至最長腿基礎頂面（或塔腿腳板）的垂直距離。
        2、AB回線路新建段左邊掛24芯OPGW，右邊掛鋁包鋼絞線；GD回中雙回左邊掛24芯OPGW，右邊掛鋁包鋼絞線；GE回線路右邊掛24芯OPGW，左邊掛鋁包鋼絞線。
        3、本工程組立的鐵塔都很高，安裝鐵塔完成后的同時必須把絕緣子串掛在鐵塔掛線點處；本工程絕緣子串（包涵跳線串）配置、承力塔掛板傾角、絕緣子串倒掛等詳見《桿塔明細表》，必須按《桿塔明細表》上所配絕緣子串型號、數量安裝在鐵塔上。
        4、本工程部分塔型采用樞軸式掛點金具，掛點金具應在鐵塔組裝時即安裝就位(包括OPGW一側的掛點金具)。《桿塔明細表》上絕緣子串型號為JX14、JX24、JN22型號是帶耳軸（樞軸式）掛板的金具，與之對應的塔型有2D1Z5-ZM2、2D1Z5-ZM3、2D1Z5-J2、2D1Z5-J3、2D2Z5-JD、2D2Z5-J1…。。等塔型需要安裝耳軸掛板金具。AB回原已建鐵塔（單邊掛線）部分有14基鐵塔需要安裝耳軸掛板金具，請按照《桿塔明細表》上絕緣子串型號、數量正確安裝。
        5、鐵塔組裝前，接地線必須按要求埋設完成；在組裝鐵塔時，接地引下線與鐵塔主材上接地眼孔用普通螺栓良好連接。
        6、2D1Z5-ZM2（2D1Z5-ZM3）塔型與2D1Z5-Z2（2D1Z5-Z3）相對應插入主角鋼連接安裝。

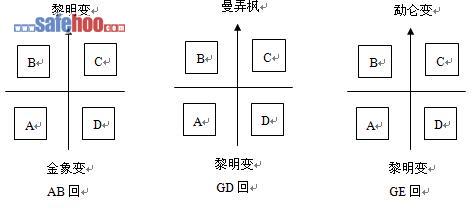

        7、塔腿編號：從小號至大號方向以順時針方向分別編為A、B、C、D
        附圖：

        8、鐵塔最短腿基礎立柱頂面以上9.0m范圍內（包括在9米范圍內的自然段）的螺栓采用防卸螺栓（具有防松性能），防卸螺栓級別與其設計圖紙中標明的螺栓級別一致。全線鐵塔除安裝防卸螺栓外的其它單螺帽螺栓均加裝螺栓防松罩。
        9、連接鐵塔各部位的螺帽（包括地腳螺栓）緊固程度必須達到設計要求及規范，并保證在緊線后鐵塔的傾斜值必須符合規范要求。
        10、腳釘設置的問題
        單回路直線塔：塔身設置在D側，塔頭A、D側均設置；
        單回路干字型直線耐張塔：塔身、塔頭一律設置在D側；
        單回路干字型耐張轉角塔：塔身設置在轉角內側（如左轉：B側；如右轉：D側），塔頭設置在轉角外側（如左轉：C側；如右轉：A側）；
        雙回路直線塔和直線耐張塔：塔身、塔頭一律設置在D側；
        雙回路轉角塔、終端塔：塔身、塔頭一律設置在轉角內側（如左轉：B側；如右轉：D側）。
        11、對于距離公路、民房、35kV、110kV線路較近的塔位，在鐵塔組立過程時必須做好停電措施和一切安全保護措施，在施工前制定出可行的施工方案。
        12、本工程中110kV線路轉角度數大于30°的轉角塔的外角相和中相需加裝雙串帶管跳線串JTX22，（加跳串情況詳見“桿塔明細表”（SA31611S-A0202-001）），本工程直線耐張中相跳線支架安裝于前進方向左側。
        13、懸垂絕緣子串(含跳線串)施工完成后應垂直于水平面,個別情況其順線路方向與垂直位置的偏移不應超過5°，且最大偏移值不應超過200mm。連續上、下坡處桿塔上的懸垂線夾的安裝位置應符合設計規定。
        14、腳釘與其所在處鐵塔螺栓級別相同。腳釘間距按400～450mm距離和圖紙上的要求安裝，左右相間統一排列，腳釘彎鉤朝上。各塔腳釘安裝位置見電氣部分相關說明及要求。
        15、絕緣子串,導線及地線上各種金具的螺栓,穿釘及彈簧銷子除固定的穿向外,其余均應按規范規定的組裝,金具上所用的閉合銷的直徑,必須與孔徑配合,彈力應適度。
        16、絕緣子串,導線及地線上各種金具的螺栓,穿釘及彈簧銷子除固定的穿向外,其余均應按規范規定的組裝，所有掛線處構件與橫擔或主材連接的螺栓均需帶雙螺母，雙螺母擰緊后，應確保裝好螺帽后螺桿平扣或出扣。
        17、桿塔各構件的組裝應牢固，交叉處有空隙者，應裝設相應厚度的墊圈或墊板。
        18、當采用螺栓連接構件時，應符合下列規定：
        （a）螺栓應與構件平面垂直，螺栓頭與構件間的接觸處不應有空隙；
        （b）螺母擰緊后，螺桿露出螺母的長度：對單螺母，不應小于兩個螺距；對雙螺母，可與螺母相平；
        （c）螺桿必須加墊者，每端不宜超過兩個墊圈；
        （d）螺栓的防卸、防松應符合設計要求。
        19、螺栓的穿入方向應符合下列規定：
        （a）立體結構：水平方向由內向外，垂直方向由下向上，斜向者宜由斜下向斜上穿，不便時應在同一斜面內取統一方向。
        （b）對平面結構：順線路方向，按線路方向穿入或按統一方向穿入；  橫線路方向，兩側由內向外，中間由左向右（按線路方向）或按統一方向穿入；
        （c）垂直地面方向者由下向上；
        （d）斜向者宜由斜下向斜上穿，不便時應在同一斜面內取統一方向。
        20、絕緣子串、導線及架空地線上的各種金具上的螺栓、穿釘及彈簧銷子，除有固定的穿向外，其余穿向應統一，并應符合下列規定：
        （a）單、雙懸垂串上的彈簧銷子均按線路方向穿入。使用W彈簧銷子時，絕緣子大口均朝線路后方。使用R彈簧銷子時，大口均朝線路前方。螺栓及穿釘凡能順線路方向穿入者均按線路方向穿入，特殊情況兩邊線由內向外，中線由左向右穿入。
        （b）耐張串上的彈簧銷子、螺栓及穿釘均由上向下穿；當使用W彈簧銷子時，絕緣子大口均應向上；當使用R彈簧銷子時，絕緣子大口均向下，特殊情況可由內向外，由左向右穿入。
        （c）金具上所用的閉口銷的直徑必須與孔徑相配合，且彈力適度。
