摘要：當城市電纜采用地下隧道敷設方式時，隧道內的排水對電纜運行安全及維護檢修人員的安全產生著較大的影響。由于地質條件不同及地下環境條件不同，隧道的路徑及坡度設置也不同，所以不同隧道形式的排水方案也各有不同，本文通過對幾種隧道坡度形式的分析比較，提出了不同情況下的排水方案設計思路，以供參考。

關鍵詞：電纜隧道；集水坑；排水；

1引言

為美化城市環境、提升城市功能，在越來越多的工程項目向地下發展的背景下，城市中涌現了大量的地下電纜隧道工程。然而由于隧道通常設置在地面以下，很容易積聚隧道結構滲漏水或局部敞口雨水等，如果這些積水不及時排除，很容易造成隧道內電纜被淹沒，輕則無法檢修維護而縮短隧道及電纜壽命，重則影響用電及人員生命財產安全。所以，必須對隧道排水引起足夠的重視。

2隧道內水的來源

    因電纜隧道內部全部是電纜敷設，為確保安全，一般不設置生活給水設施，隧道消防一般也不選用水消防，所以隧道內的排水水不需考慮生活排水及消防排水。隧道內的水的來源主要包括以下兩種。

2.1結構滲漏水

電纜隧道施工一般分為明挖、暗挖、盾構、頂管等施工方法。為保證隧道內電纜的正常運行環境，隧道一般采用全防水設計?！兜叵鹿こ谭浪夹g規范GB 50108-2008》中3.2.2條中第4條規定：電氣化隧道中的防水等級按照二級考慮。規范中表3.2.1對二級防水的要求為不允許漏水，結構表面可有少量濕漬；其中，隧道工程要求平均滲水量不大于0.05L/（m²·d），任意100m²防水面積上的滲水量不大于0.15L/（m²·d）。因此，隧道內正常情況是允許少量滲水的。

2.2局部敞口雨水

    隧道起點、終點及中間部分一般設置有施工豎井，隧道主體竣工后可作為電纜井、檢修井或通風井使用。根據各地規劃及業主的要求，豎井井口的形式可設置為有蓋，也可設置為敞口。當設置為敞口時，雨水便可通過井口下落至豎井橫通道或隧道內，此時需考慮雨水的單獨排除。當隧道最低點與敞口風井處于同一位置時，也可共用集排水設施。

3隧道的坡度與集水坑的設置的關系

沿著隧道坡度方向尋找最低點設置集水坑是電纜隧道排水的通常做法。電纜隧道連接兩端豎井的部分因為受到周圍地質或周圍環境（風險源）的影響，再綜合隧道長度等因素，從起點至終點可能設置有一處最低點，也可以有兩處或多處。這就形成了單向坡、V字坡、人字坡等隧道縱斷形式。當隧道長度較長，也可以設置多個V字坡形成類似波浪形隧道，每段單獨考慮排水。除此之外，根據電纜敷設要求，也存在無坡度的電纜隧道。

《電力電纜隧道設計規程DL/T 5484-2013》10.0.4中規定：電纜隧道內應采取有組織的排水，隧道內縱向排水坡度不宜小于5‰，并坡向集水井。

3.1單向坡電纜隧道的集水坑設置
    這種坡度形式的隧道只有一個最低點，且最低點在兩端底部高程低的豎井之下。此種隧道一般不會太長，因為當單向坡沿著坡度方向一直向下的時候，隧道埋深也跟著加大。隧道埋深越深，施工難度就越大。對于該類隧道僅需要在隧道最低點設置一處集水坑與排水泵，直接通過豎井將水排出。

3.2 V字坡電纜隧道的集水坑設置

   采用V字坡的形式的電纜隧道一般有以下三種情況：①電纜隧道較長，兩端豎井較淺，采用單向坡會導致一端埋深過大；②隧道中間經過建筑樁基、河道、暗渠等風險源，需要從下部穿過時；③地形本身就是V字型，隧道無法取直。對于該類隧道，也是在最低點設置一處集水坑與排水泵，排水管就近接出，如果最低點位置處沒有豎井，可接至兩側最近的豎井排出隧道外。

3.3 人字坡電纜隧道的集水坑設置

與V字坡電纜隧道的情況類似，人字坡隧道一般也有以下三種情況：①電纜隧道較長，兩端豎井較深，采用單向坡會導致一端埋深過大，而采用V字坡會導致中間埋深過大；②隧道中間經過建筑樁基、暗渠等風險源，需要從上部穿過時；③地形本身就是人字型，隧道采用該形式施工方便，投資少。對于該類隧道，以人字坡最高點為界，兩側往最低點分別設置一處集水坑與排水泵，排水管就近接出。通常兩處最低點也是兩端豎井的位置。

3.4 波浪形電纜隧道的集水坑設置

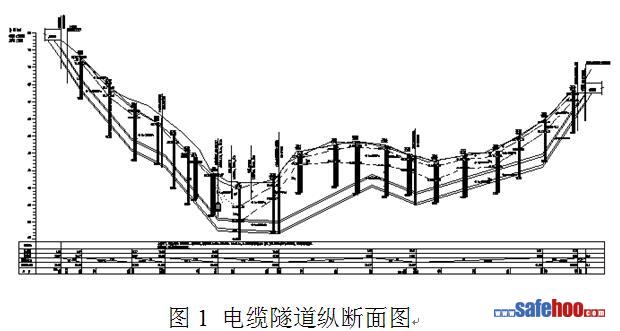

當隧道長度很長，或者遇到與V字坡、人字坡等多種情況交錯的地形條件時，隧道斷面便成了波浪形布置。這種情況下，隧道內會出現多個最低點。如圖1，某電纜隧道縱斷面圖。





對于該類隧道，仍然需要在每個最低點設置集水坑，但是排水不同于V字形或人字形。一般該類隧道較長，中間會多設置一些豎井。盡量將最低點與豎井結合設置，然后將非豎井位置的附近集水坑排水均排至最低點集水坑再匯集排出。采用間接排水的方式，將水排至隧道外是比較合理的做法。同樣，靠近兩端豎井的集水坑，可以將水排至末端集水坑匯集后再排出隧道外。

3.5 無坡度電纜隧道的集水坑設置

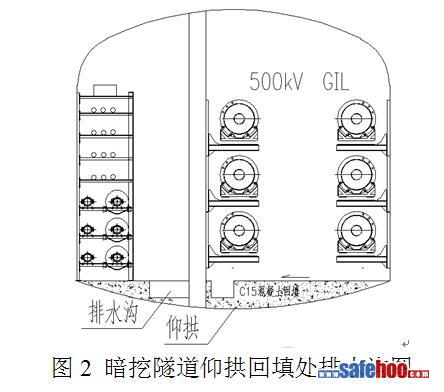

當電纜隧道長度較長、電纜敷設要求水平布置（如GIL電纜），且隧道采用暗挖方式施工時，電纜隧道可以采用無坡度方式設置。雖然隧道采用全防水設計，但當特殊情況產生漏水導致積水的時候，隧道仍然不能有效排水，而且隧道不設置坡度與前面所提規范要求的5‰坡度相悖。所以，隧道無坡度是相對的，如圖2，暗挖隧道完全可以利用仰拱回填設置坡度來解決排水問題。





由于隧道仰拱回填高度限制，排水溝做成最小5‰的最小坡度也僅可做成分段式布置，如此設置后，便形成了類似波浪形的水溝斷面，此時排水做法便可參考上一節波浪形隧道排水的設置方式得以解決。

4 結語

電纜隧道因其使用功能的特殊性，隨著其應用越來越多，形式越來越復雜，隧道的排水不可避免的成為了影響隧道建設、電纜運行安全的重要因素。因此，設計者根據電纜隧道不同的斷面形式，結合工程特點，在保證安全可靠的前提下，選擇最經濟合理可行的排水方案是很有必要的。
