工程名稱 | 中國中鐵一局蘇州I-TS-14標 | |||||||
交底部位 | 金雞湖A島中間風井工程 | 工序名稱 | 鋼支撐架設 | |||||
交底提要：?中間風井鋼支撐架設施工技術交底 | ||||||||

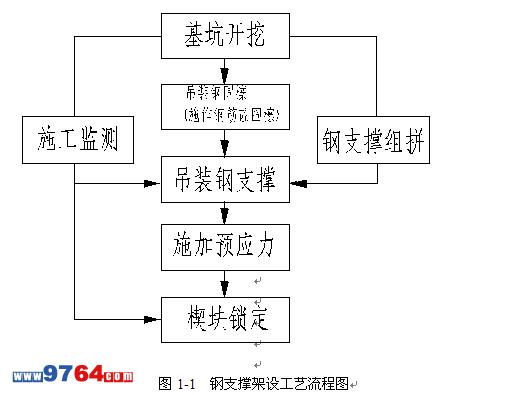

交底內容： ??? 一、施工簡介 ???????? 金雞湖A島中間風井主體圍護結構采用Φ1200mm@1350mm鉆孔灌注樁，在灌注樁樁頂設置冠梁把圍護樁體連接成一個整體，冠梁斷面尺寸，設計截面為1200mm×1000mm，相應長度為85.8m。風井基坑開挖共設六道支撐，第一道鋼筋混凝土支撐采用(600mm×800mm）其余支撐采用鋼管支撐（Φ609，壁厚16mm）。支撐架設必須隨挖隨撐，嚴格按設計及時適量施加預應力。 二、施工方法 ?????? 1、鋼支撐架設工藝流程如圖1-1 ???????  圖1-1?鋼支撐架設工藝流程圖 ? | ||||||||
技術負責人 | ? | 交底人 | ? | 接受交底人 | ? | |||
注：1、本表用于承包單位對作業班組的技術交底； 2、本表一式三份，交底后承包單位項管部、作業班組各留一份，報監理部一份備案 | ||||||||
| ? | ? | ? | ? | ? | ? | ? | ? | ? |
?
工程名稱 | 中國中鐵一局蘇州I-TS-14標 | |||||||
交底部位 | 中間風井工程基底加固 | 工序名稱 | 鋼支撐架設 | |||||
交底提要：?中間風井鋼支撐架設施工技術交底 | ||||||||
交底內容： ??? 2、鋼支撐架設 ???????? ①開挖時隨挖隨架支撐，在支撐位置挖出來之后，迅速安裝支撐并及時按設計值施加預應力。 ???????? ②在鉆孔灌注樁之間施工擋土板，保證圍檁頂端的平整，使墻面受力均勻。 架設鋼支架安裝支撐前，預先標出支撐位置，在標出的支撐位置處，按設計位置打設螺栓設置鋼支架，支架要牢固，嚴防支撐因圍護結構變形或施工撞擊而脫落。 ???? a、鋼支架制作：鋼支架采用長度分別為550mm、560mm和600mm的三節L758的角鋼拼焊而成，焊好后的鋼支架應保證兩直角互相垂直，并有足夠的穩定性，不得出現歪扭、虛焊現象。 ???? b、鋼支架安裝：每層土方開挖至支撐位置后，根據測量出的支撐中心線反算出鋼支架面頂標高，再從此標高下移80mm、400mm、870mm的同一垂直線上打3個ф25錨栓孔，用環氧砂漿或其它膠結材料注入孔中，并插入直桿錨栓，經一定養護期后，再將鋼支架套入錨栓上緊螺母，并牢固固定于鉆孔灌注樁上。鑒于實際打設時孔眼位置變化，需根據實際錨栓孔間距、相互位置關系用氧焊在鋼架上準確割孔。 ???? ④架設鋼圍檁和鋼筋砼圍檁 ???? a、鋼圍檁加工：鋼圍檁采用雙拼H格構588*300*12*20焊接而成。依據支撐間距在對應支撐位置焊接掛籃。鋼圍檁截面尺寸為600*300mm，分段加工，一般分段長度取2～3個支撐間距，轉角部位應根據實際長度加工。 ? | ||||||||
技術負責人 | ? | 交底人 | ? | 接受交底人 | ? | |||
注：1、本表用于承包單位對作業班組的技術交底； 2、本表一式三份，交底后承包單位項管部、作業班組各留一份，報監理部一份備案 | ||||||||
| ? | ? | ? | ? | ? | ? | ? | ? | ? |
