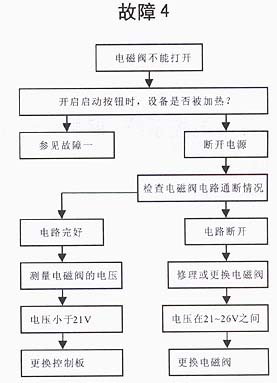

3.2 故障狀況分析及處理程序






3.3　檢測處理操作要領
　　（1）為防爆防燃燒，如必須開爐蓋，應先斷電，仔細消除LPG氣霧，滲漏及任何殘存LPG，爐旁配備滅火器。
　?。?）即使關機，殼體仍有可能存在高電壓，只有切斷電源，才可安全進行爐體內檢查維修。
　?。?）測試交流電壓VAC時，先測試線間電壓，禁止從線與地間VAC開始。
　?。?）禁止從零地線到電源來測電流，因易造成錯誤讀數，應反之。
　?。?）撥式開關須撥至箭頭反方向后調試，且所有接頭須從輔助插銷撥出。
　?。?）進行滿負荷電壓和滿負荷電流測試，誤差應小于+3%。注意低電壓會造成電流差別太大，導致加熱器失效，接線損壞，保險絲熔斷，若發生，則與廠商聯系。
　?。?）測試液位浮子開關時，應打開控制殼體，斷開控制板前部主要連接器。
　?。?）液位開關的更換，必須先斷電源，關閉LPG入口截止閥，更換前打開出日閥，卸去氣化器壓力，之后再開蓋拽出各種接線，拆開各電路元件。
　?。?）拆電磁闊前，應關閉出口閥，開入口閥，開機加熱直至88℃，加熱器停止加熱，將LPG壓回貯罐，再關機切斷電源，關入口閥，開出口閥卸去爐壓后，再關入口閥。壓力若仍升高，表明閥漏需修理或更換。
　　（10）RTD是 l—2，3—4插頭，撥出控制板上RTD插頭，測試RTD阻值應隨溫度變化（參見RTDT—R圖，核對響應參數）。
　?。?1）在經常停電或電力反常時，經濟運行系統中自動再啟動裝置會在電力正常后自動啟動。如因安全因素，高溫或液位太高一造成關機，氣化爐不會自動啟動，只能手動開機。
　?。?2）經濟運行系統由壓力開關控制，應檢查壓力開關看氣化爐啟動壓是否小于0.35MPa。（廠家將壓力開關設定于0.35MPa，當爐啟動壓大于 0.49MPa則停機，小于0.35MPa則啟動）
　?。?3）XP遙控器可遠距離控制氣化爐，同時顯示氣化爐工作狀況，又起警報作用，有NMA4X特性，當液位或溫度超過極限，信號燈亮，鳴響，可明確告知故障系統。
　　本文對丹麥、日本、德國等進口氣化爐和國產及臺灣地區氣化爐的檢修，亦有參考價值。
?
