??? 防接地故障火災漏電保護器的使用如圖1所示?？傔M(jìn)線配電箱的漏電保護器動作值為300mA ,并帶若干毫秒的延時,以便與插座回路瞬動的30mA漏電保護器實現選擇性配合,避免不必要的整個建筑物停電。一般住宅配電多采用此方法。對于大型建筑物,因其正常用電量大,電氣線路和設備的泄漏電流也大,這時可按圖2增加一級防火漏電保護器,其動作電流設定不宜大于1A,延時設定不宜大于1s,且最好采用分離的電流互感器與漏電繼電器組成漏電保護器。

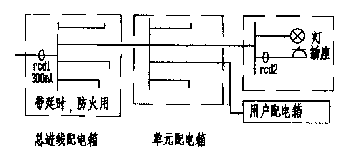

圖1 一般住宅的安裝漏電保護器示意圖

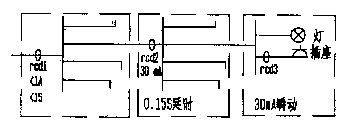

圖2 大型建筑物安裝漏電保護器示意圖

?

??? 3 結束語

??? 綜上所述,建筑物低壓配電系統電氣線路和設備的接地故障火災發生幾率大,接地故障比較隱蔽,危害性也大。所以,應采取有效的電氣預防措施和防火措施,應重視防接地故障火災漏電保護器的安裝使用并在國家電氣標準中作出具體規定。
