3 改進方法
　　針對上述問題，我們對變壓器的分接開關進行了電氣改造，用電氣控制來代替機械操作。

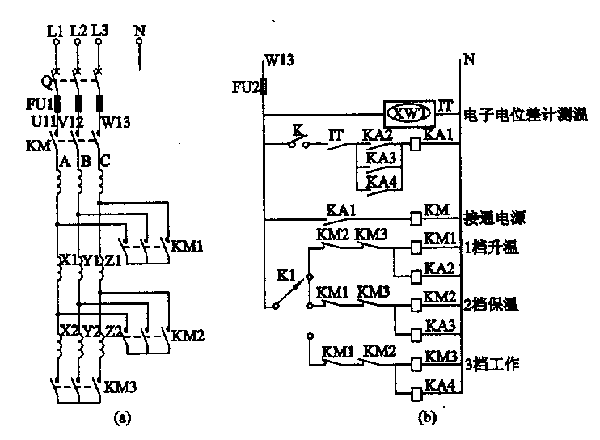

　　首先對原主電路進行電氣改造。在斷電情況下，用機械式分接開關定位在1檔、2檔、3檔，分別找出各檔所對應的變壓器原邊繞組的接線端，做好標記，以便接觸器主電路的接線。其中用KMI控制1檔、KM2控制2檔、KM3控制3檔，主電路接線如圖2a所示。

　　其次對控制電路進行設計改造。因原電路更換檔位由人工操作分接開關完成，現(xiàn)在主電路中取消了分接開關，改用了電氣控制，因此控制電路必須設計成1檔、2檔、3檔分別控制，這里我們考慮用一只十字開關來預選所需檔位，當然也可以采有三只按鈕操作。各檔之間采用電氣互鎖，保證主電路中只有一個檔位的接觸器吸合。改造后的控制電路接線如圖2b所示。

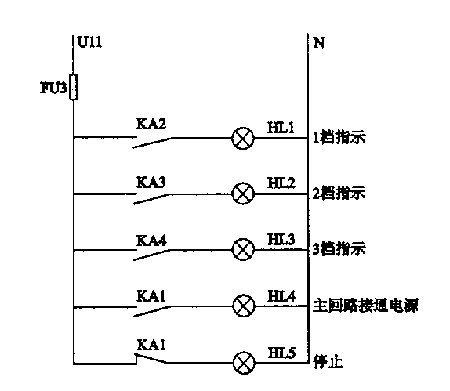

　　為了便于操作者觀察和正確操作，我們還設計了各檔位工作時的指示電路，如圖3所示，使操作者隨時了解鹽浴爐目前的工作狀態(tài)。這里選用方形指示燈，把檔位標號貼于玻璃罩內側，醒目又直觀。

　　接線完成后，為考慮人身和設備的安全，可以在不接通電源接觸器KM的情況下（只須將電子電位差計的電源斷開），進行檔位操作，觀察主電路中各接觸器吸合情況是否符合要求。然后把電子電位差計的電源接上，看各檔定溫后能否準確控溫：即到設定溫度，斷開選定檔位的接觸器；低于設定溫度，選定檔位的接觸器自動吸合進行升溫。

　　4 使用效果
　　鹽浴爐變壓器的三個檔位的操作由機械式分接開關換檔變成電氣控制，把接在變壓器原邊電路中的分接開關去掉，改成允許頻繁操作的三個接觸器，在控制電路中使用十字開關預選所需檔位，增加三個中間繼電器，主要是為顯示鹽浴爐工作狀態(tài)考慮。加上電氣柜的改裝，整個電路的改造費用在500元左右，而一只機械式分接開關的價格是400元左右，該車間的兩臺鹽浴爐每年平均更換分接開關不少于10只。
　　檔位操作使用電氣控制后，避免了人工操作不到位、觸點受腐蝕等問題，該裝置投入使用后，受到了工人師傅的歡迎和好評，操作方便直觀，維修工作量也大大減少，為工廠節(jié)約了大量的維修資金。在此基礎上，我們又成功改造了第二臺變壓器的分接開關。幾年使用下來，只偶爾更換過一些易損元件（如指示燈、中間繼電器的觸點等），效果確實不錯。
