一般情況下，燃油燃氣鍋爐出現爆管的主要原因為：

①鍋爐本身質量問題：如水冷壁管子材質以及管壁厚度問題；水動力失衡；煙氣不流暢，有渦流導致振動產生斷管。

②管內結垢：供水水質差，硬度高，管內結垢嚴重。

③缺水干燒：當給水系統局部發生故障或者鍋爐房內數臺鍋爐存在給水分配不當時，容易造成爐內水循環失衡，局部缺水或者水動力下降，導致干燒而爆管。

④燃燒器：燃燒器燃燒狀況不佳，有嚴重振動?；蛘呤侨紵鹧嫘螤钆c爐膛不匹配，火焰沖刷水冷壁面，造成部分水冷壁面溫度過高，導致爆管。

該鍋爐的各項材質檢測結果均符合標準，管內也沒有明顯結垢現象，也不存在缺水干燒的問題。因此，最大可能是燃燒器存在問題。在布置兩臺旋流式燃燒器時，為了使單臺燃燒器的火焰能自由擴展，形成必要的回流區，并不使火焰相互干擾，應保持兩臺旋流式燃燒器之間有一定距離。為了避免火焰撞擊側墻或爐底，應保持燃燒器與側墻以及爐底之間有一定距離。這些距離最小值范圍為：相鄰燃燒器中心距(2.5～3.0)d，燃燒器中心線與側墻的距離(3.0～3.5)d，d表示喉口直徑。

這兩臺旋流式燃燒器采用前墻水平布置，安裝位置見圖4，喉口直徑d為866mm。2臺燃燒器中心線距離2500mm，符合上述要求。喉口中心到側墻距離1700mm，遠小于燃燒器中心線與側墻距離最小限值。燃燒器廠家提供的數據，火焰直徑為3500mm，即火焰半徑為1750mm，大于喉口中心到側墻的距離。

綜上所述，旋流式燃燒器產生的火焰半徑過大，沖刷側墻水冷壁，使得局部溫度過高。導致水冷壁表面結焦，傳熱性能下降，管子局部溫度升高，金相組織發生變化，造成材質劣化，強度下降。當爐溫降低或者停爐時，管壁溫度降低，管壁的結碳以及氧化層脫落，管壁逐漸變薄、變形，最終因強度不足導致局部爆破漏水。

由以上分析可知，要解決鍋爐爆管問題，就要避免火焰沖刷兩側水冷壁?？刹扇〉拇胧┌ǎ旱谝环N措施：加大爐膛寬度，重新布置燃燒器水平位置；第二種措施：縮小燃燒器火焰直徑。第一種措施的工程量大，因此考慮采取第二種措施，下面我們對第二種措施的可行性及效果進行分析。

燃燒器原喇叭形喉口的擴散角約45°，喇叭形喉口使空氣向外擴散流動，進而使得火焰擴散。特別是當相鄰兩臺燃燒器的喇叭形喉口內空氣的旋流方向相反時，氣流流出喉口后更容易發生碰撞，使火焰更容易沖刷兩側水冷壁。

因此，考慮將喇叭形喉口改造成直筒形喉口。直筒形喉口優于喇叭形喉口的原因為：直筒形喉口容易制造，而且造價較低。最重要的是，直筒形喉口可縮小火焰直徑，防止兩臺燃燒器之間氣流的強烈碰撞，從而解決火焰沖刷兩側水冷壁的問題。

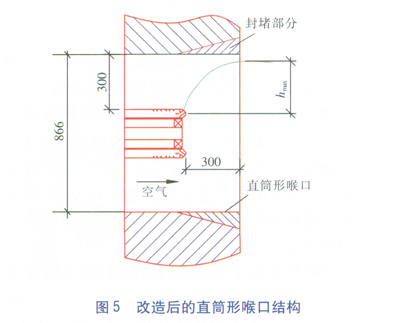

改造方案：為每臺燃燒器加裝一個直筒形不銹鋼喉口，并將空缺部分進行封堵，改造后的直筒形喉口結構見圖5，圖中數值單位為mm。將原來的喇叭形喉口改造成直筒形喉口，并保持前墻厚度不變，使得氣流能夠相對收縮，從而縮小火焰直徑。圖5中hmax為射流邊界的最大穿透深度^[3]，經校核計算，射流邊界的最大穿透深度hmax=228 mm，小于燃氣噴嘴到喉口的距離(300mm)，未觸碰到燃燒器喉口，滿足設計要求。

?

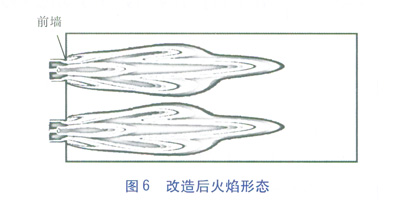

經CFD仿真，得到改造后的火焰形態，見圖6。由圖6可知，火焰未沖刷爐膛兩側水冷壁，火焰直徑、長度合適，與爐膛匹配度好。改造后運行滿一年，未再出現爆管現象，燃燒器工作平穩。

?

[1]林宗虎，徐通模．實用鍋爐手冊[M]．北京：化學工業出版社，2004：35-37．

[2]趙欽新．燃油燃氣鍋爐[M]．西安：西安交通大學出版社，2000：311-317．

[3]秦裕琨．燃油燃氣鍋爐實用技術[M]．北京：中國電力出版社，2001：158-161．
